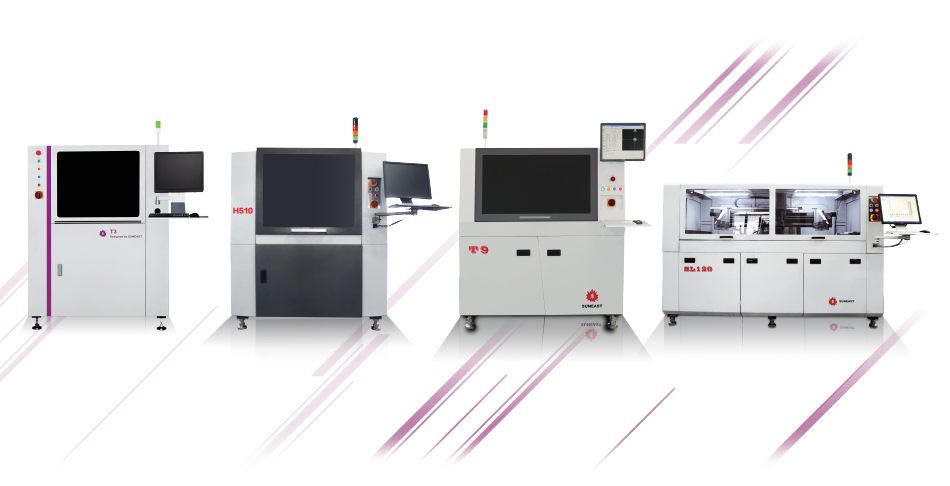

視覺全自動印刷機(T3)
一、主要特點:
1)整體式焊接框架,為設備的精度和穩定性提供基礎保證;
2)雙層式平臺設計,馬達驅動實現X、Y、?方向的自動調節,Z方向可手動快速調節適應客戶產品厚度的變化;
3)設備采用視覺對位方式保證精度要求,實際使用中有單照和雙照兩種模式進行選擇,單照模式是選取機器的參考零點抓取產品在設備中的位置,雙照模式是視覺同時抓取鋼網和產品的位置進行對比,驅動馬達運動進行定位;
4)整體式傳輸系統,結構穩固,步進馬達驅動,傳送平穩可靠,可以在軟件中快速設定傳輸速度和方向,同時可以實現產品夾持力的設定和修改;
5)獨立式清洗機構,程式化設定清洗模式和頻率,集成噴淋式系統,可拆卸式轉紙固定方式,方便快速更換清洗轉紙;
6)刮刀升降采用與絲桿直連結構,傳動穩定可靠,柔性刮刀結構,在保證壓力均衡同時可適應表面不平的鋼網,能更好的印刷變形板,創新的增加了接觸感應技術,確保壓力的一致性
7)WINDOWS操作系統,多層式軟件結構設計,人性化操作界面,易學易用,內嵌軟件診斷系統、報警提醒等多功能應用程序,標準SMEMA通信接口,可以與上、下位機實現數據通信。
二、主要技術指標:
1)最大過板尺寸(X*Y):400mm*310mm
最小過板尺寸(X*Y):50mm*50mm
過板厚度:0.6mm~4.0mm
過板重量≤4kg
過板底面零件高度≤10.0mm
過板工藝邊≥3.0mm
2)鋼網最小尺寸(X*Y):520mm*420mm
鋼網最大尺寸(X*Y):737mm*737mm
鋼網厚度:20mm~40mm
3)傳輸高度900±40mm
4))印刷精度:±0.025mm
印刷周期:≥10sec(實際數據與印刷產品的生產工藝有關,且不包括印刷時間和清洗時間)
5)PCB支撐方式:磁性頂針,磁性頂塊
6)PCB夾板方式:側夾.
7)印刷速度:0~200mm/sec印刷壓力:0~20kg
8)PCB傳輸速度:500~1500mm/sec,增量1mm
9)PCB傳送方向:左-右、左-左(出廠默認設置,出廠前客戶可選擇右-左,右-右).
10)運輸導軌固定方向:前導軌固定,后導軌移動
11)主供電源:AC220V±10%50/60HZ單相
12)總功率:約3kw
13)主供氣源:4.5~6kgf/cm2
14)機器重量:約900Kg
15)機器外形尺寸:1140(L)*1350(W)*1490(H)mm
16)機器前、后凈空間>1000mm
17)刮刀:客戶另外指定.
